ZC型穿軸式張力傳感器





穿軸式張力傳感器概述

ZC系列穿軸式張力傳感器，是一種帶材張力測試專用傳感器，它與恒張力自動控制器、磁粉制動器、磁粉離合器組成張力控制系統，實現閉環張力控制，在凹印機、分切機、干復機、真空鍍膜機等電控系統中廣泛應用。


穿軸式張力傳感器工作原理

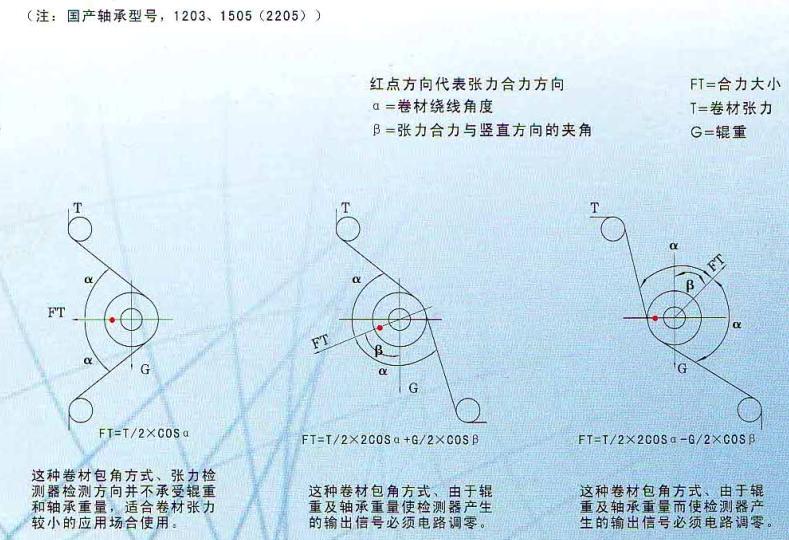

本傳感器采用應變片電橋測試原理，使用高精度結構設計。特別適合于張力傳感器需要伸出軸式安裝時使用。本張力傳感器能精確檢測出卷材通過張力滾時，施加在張力輥上的力，根據所受之力大小，輸出與之成正比的電壓信號。本傳感器承載具有方向性，紅點方向為合力方向。


穿軸式張力傳感器參數說明

型號
ZSC-250
ZSC-500
ZSC-1000
額定載荷：
 250N
500N
1000N
絕緣電阻：
≥2000兆歐姆（100V測）
非線性：
0.1%F.S
輸入電阻：
≥350歐姆
滯后：
0.1%F.S
輸出電阻：
350±1歐姆
重復：
0.1%F.S
傳感器供橋電壓：
6-12VDC
外形尺寸：
見外形尺寸圖
功耗：
≤0.4w
重量：
4kg
零位：
≤1%F.S
航空插座型號：
XS12J5A
靈敏度：
2MV/V
航空插頭型號：
XS12K5P
過載能力：
150%F.S
使用環境：
不得在嚴重的腐蝕環境中使用



穿軸式張力傳感器使用

  1. ZC型穿軸式張力傳感器φB（-0.01、-0.03）部分欽入墻板，4-φ7的孔使用M6螺栓將傳感器壓裝在墻板上。
  2. 電氣連接：插座按照1電源+4電源地；2信號+3信號地。
  3. ZC型穿軸式張力傳感器安裝時不得將釘銷等硬物掉入蓋板與軸承的夾縫中，傳感器軸承加潤滑脂時也不能流入這個夾縫，那樣會影響性能。
  4. ZC型穿軸式張力傳感器出廠前進行了嚴格的調整測試，不能隨意拆裝，改變原安裝狀態。傳感器銷出保質期為一年半。




型號
額定荷重
尺寸
A
B
C
D
H
I
G
E
F
M
ZL105.15.17
0-30
17
60

105
16
36.5

88
7
3
ZL125.30.25
0-30、50
25
70

125
18
47.5

105
7
4
